環形集箱三維曲面管孔加工：從"鉆銑困境"到"激光智造"的技術躍遷

——常州海寶三維激光切割機器人破解鍋爐行業"卡脖子"難題

一、行業背景：環形集箱為何成為鍋爐效率的"咽喉要道"

在能源裝備領域，環形集箱（Header/聯箱）是鍋爐系統的核心承壓部件。作為連接鍋筒與管束的關鍵樞紐，上、下集箱承擔著匯集、分配汽水工質的重要職能——鍋水經下降管流入下集箱，分配至各管束吸收熱能后，再匯集到上集箱流回鍋筒。這一結構設計大幅增加了傳熱面積，使管式鍋爐效率遠超傳統筒式鍋爐。

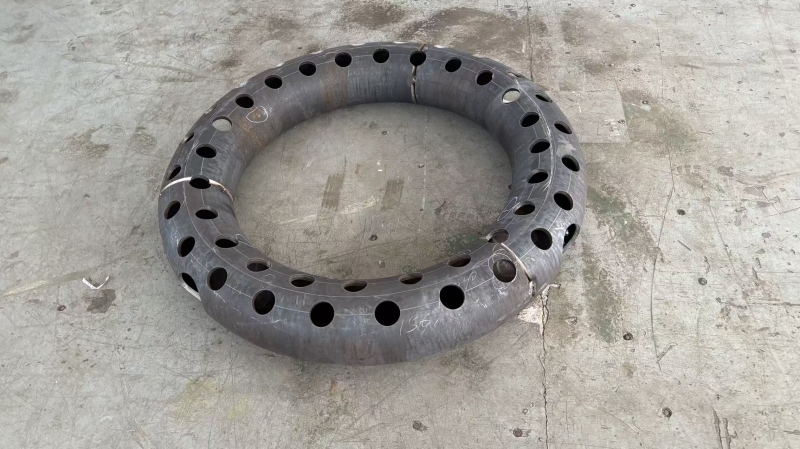

然而，環形集箱的制造精度直接決定鍋爐的安全性能與熱效率。以電站鍋爐為例，單臺集箱筒體直徑范圍通常為φ89mm~φ914mm，壁厚7mm~150mm，最大長度可達23m，表面需加工數十至數百個管孔（管接頭孔、三通孔、手孔等）。這些孔洞分布在三維曲面上，呈正交、偏心、斜交等多種相貫形式，傳統加工方式面臨嚴峻挑戰。

二、同行對比：傳統加工模式的四大"痛點"

痛點1：搖臂鉆床——精度與效率的"雙重妥協"

工藝現狀：國內多數中小鍋爐廠仍采用"人工劃線+搖臂鉆鉆孔"的傳統工藝。工人需先在曲面筒體上手工劃線定位，再逐孔鉆削，厚壁件還需預鉆小孔后鏜削。

核心問題：

? 精度失控：人工找正誤差大，孔位偏差常超±1mm，管孔與管接頭同軸度難以保證

? 效率低下：單孔加工耗時15-30分鐘，批量生產時設備利用率不足40%

? 表面質量差：鉆孔后需額外鉸孔提升光潔度，工序繁瑣

? 勞動強度大：哈鍋等龍頭企業調研顯示，集箱鉆孔工序人工需求量大，已成為產能瓶頸

痛點2：數控龍門鉆——柔性不足的"剛性困局"

工藝現狀：部分大型企業引進數控高速龍門鉆床，雖提升了單孔效率，但面對環形集箱的三維曲面特征仍顯力不從心。

核心問題：

? 曲面適應性差：鉆頭垂直進給難以匹配曲面法向，孔壁易出現橢圓變形

? 換型調試慢：不同規格集箱需重新裝夾定位，換型時間超2小時

? 坡口加工難：管孔坡口需二次裝夾至坡口機加工，累積誤差大

痛點3：半自動等離子——質量與成本的"隱性代價"

工藝現狀：部分企業嘗試半自動氣割機切割管孔，但切割面粗糙、熱變形大。

核心問題：

? 切割面質量差：垂直度誤差10-20mm，波浪度5-10mm，后續鏜床加工工時長

? 熱影響區大：高溫等離子弧導致孔壁組織變化，影響焊接接頭性能

? 材料損耗高：割縫寬3-5mm，板材利用率低

痛點4：進口高端設備——投入與產出的"性價比失衡"

工藝現狀：少數企業引進進口五軸加工中心或激光切割設備，雖能解決技術問題，但投資回報率不佳。

核心問題：

? 購置成本高昂：單臺設備動輒數百萬，中小企業難以承受

? 運維依賴進口：核心部件維修周期長，備件成本高

? 本地化服務缺位：工藝優化響應慢，難以適配國內多樣化需求

三、技術破局：常州海寶三維激光切割機器人的"五維優勢"

針對環形集箱三維曲面管孔加工的行業痛點，常州海寶焊割有限公司（www.fsttz.cn）依托20余年鍋爐壓力容器裝備研發經驗，推出MasterHyper系列三維激光切割機器人，以"激光+機器人+智能傳感"技術融合，實現從"機械加工"到"光制造"的跨越。

優勢1：三維曲面自適應——破解"空間相貫線"難題

技術方案：

? 6軸聯動機器人本體：采用FANUC M-10iD/8L等高端關節臂，運動半徑2000mm，重復定位精度±0.05mm

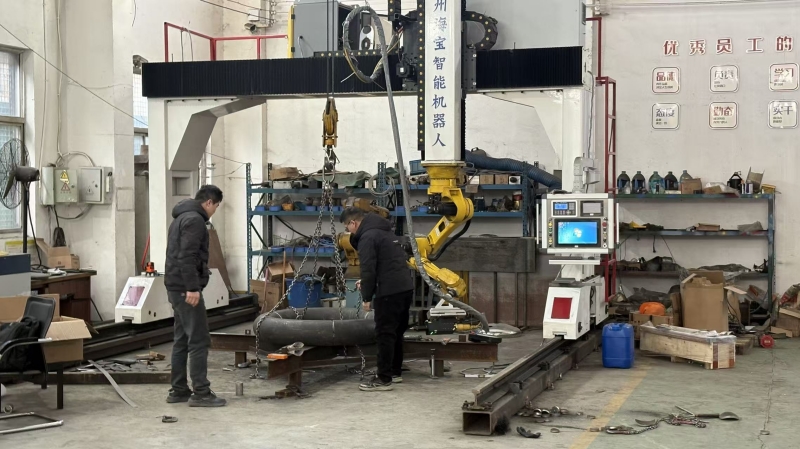

? 龍門式天軌+升降軸：實現X/Y/Z三向大行程移動，適配DN600-DN4000mm封頭/筒體

? 激光視覺在線跟蹤：實時監測曲面輪廓，自動補償壁厚、橢圓度、坡口角度

工藝突破：

? 支持正交、偏心、斜交、馬鞍形等任意相貫線孔型一次成型

? 切割軌跡與三維模型特征關聯，模型變形后軌跡自動修正

? 非夾持自由放置工件，省去復雜工裝設計

優勢2：激光精細切割——重新定義"孔壁質量"標準

技術參數：

? 切割精度：孔位誤差≤±0.1mm，切口粗糙度Ra≤12.5μm

? 割縫寬度：0.1-0.3mm（僅為等離子切割的1/10），材料利用率提升6%-9%

? 熱影響區：極小（激光能量集中），孔壁無氧化、無變形，可直接進入焊接工序

質量對比表：

| 指標 | 搖臂鉆 | 半自動等離子 | 海寶激光機器人 |

| 孔位精度 | ±1.0mm | ±0.5mm | ±0.1mm |

| 切口垂直度 | 難保證 | 10-20mm誤差 | ≤0.5mm |

| 表面粗糙度 | Ra25-50 | Ra50-100 | Ra≤12.5 |

| 后續加工 | 需鉸孔/鏜孔 | 需打磨/清渣 | 免處理直接焊接 |

優勢3：智能編程系統——告別"示教依賴"時代

軟件創新：

? 參數化圖庫編程：內置鍋爐集箱標準孔型庫（圓形、長圓形、馬鞍孔等），輸入直徑、壁厚、角度等參數自動生成軌跡

? 離線編程仿真：支持UG/SolidWorks模型導入，切割過程三維模擬，避免碰撞干涉

? 多孔連續排料：一次編程完成數十個管孔連續切割，無需人工干預

效率提升：

? 編程時間從傳統示教的2小時縮短至15分鐘

? 多孔連續切割效率較單孔鉆削提升3倍以上

? 操作人員減少2/3，單班產能提升200%

優勢4：工藝柔性配置——激光/等離子雙模式切換

技術方案：

? 雙槍快換系統：配備激光切割頭與精細等離子割炬兩套夾具，按材料厚度智能切換

? 激光模式：適配≤30mm碳鋼、不銹鋼薄壁集箱，速度可達3000-3500mm/min（10mm板）

? 等離子模式：適配30-80mm厚壁集箱，采用HB-400精細等離子電源，切口質量達類激光水平

經濟性平衡：

? 薄板用激光保證精度，厚板用等離子控制成本

? 綜合加工成本較純激光方案降低40%，較進口設備降低60%

優勢5：全生命周期服務——本土化響應優勢

服務體系：

? 工藝定制：針對電站鍋爐、工業鍋爐、余熱鍋爐等不同場景，提供切割-焊接-檢測整體方案

? 快速響應：長三角制造基地，24小時現場服務，備件供應周期<48小時

? 技術培訓：FANUC認證工程師駐廠培訓，確保操作人員獨立編程維護

四、應用實證：從"制造"到"智造"的產線升級

案例1：某大型電站鍋爐廠集箱產線改造

? 改造前：搖臂鉆床10臺，人工劃線鉆孔，月產集箱30臺，孔位不良率8%

? 改造后：配置海寶龍門式激光切割機器人2臺，月產集箱90臺，孔位不良率<0.5%，人員減少60%

案例2：壓力容器封頭開孔項目

? 工件規格：蝶形封頭DN2000mm，壁厚25mm，需開φ89mm管孔32個（正交+斜交）

? 加工效果：單件加工時間從8小時降至1.5小時，坡口角度一致性±0.5°，探傷合格率100%

五、技術展望：環形集箱加工的"光制造"時代

隨著"雙碳"戰略推進，電站鍋爐向高參數、大容量發展，對集箱制造精度提出更高要求。常州海寶焊割持續迭代三維激光切割技術，下一代產品將集成：

? AI視覺識別：自動識別工件擺放位置，免編程啟動

? 數字孿生系統：虛擬調試與物理產線實時映射

? 萬瓦級光纖激光器：切割厚度突破50mm，覆蓋全規格集箱

結語

環形集箱的三維曲面管孔加工，曾是制約鍋爐行業效率的"卡脖子"環節。常州海寶焊割以MasterHyper三維激光切割機器人為載體，通過"激光精密加工+機器人柔性運動+智能傳感補償"的技術融合，不僅解決了傳統鉆銑工藝的精度、效率、成本困境，更以本土化服務優勢，為中小鍋爐企業提供了"用得起、用得好"的智能制造升級路徑。
