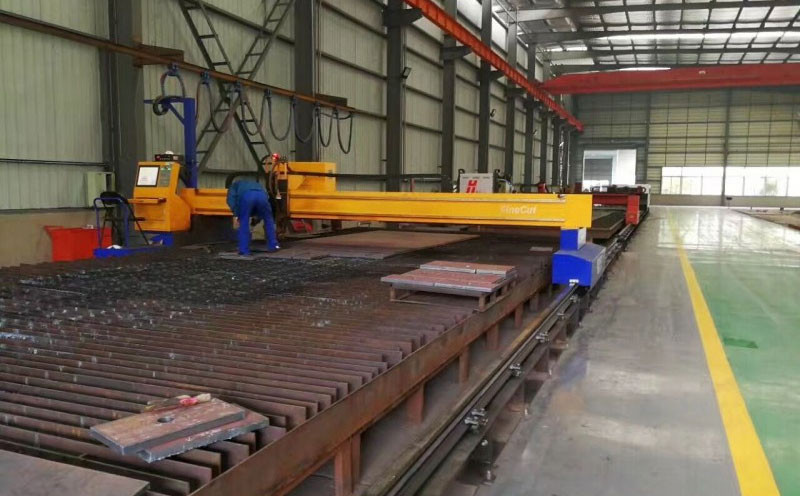

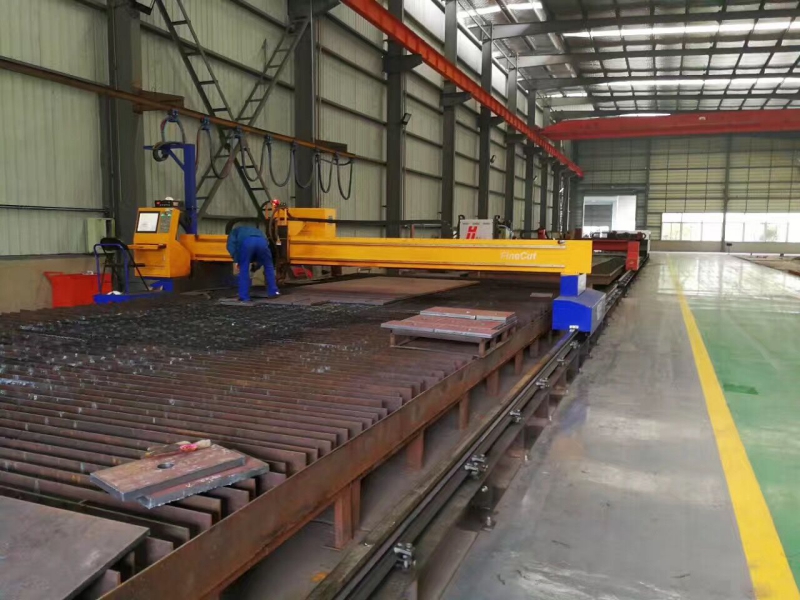

1.

主機機型

HB4000×15000S

 日本安川雙邊驅動

2.

機床軌距（㎜）

4000

有效切割寬度3500

3.

機床軌長（㎜）

15000

有效切割長度12000

4.

橫向行走機構

4000

臺灣上銀（HIWIN）

5.

縱向行走機構

38KG

重型行走路軌

6.

升降體（組）

1

雙導桿結構

5.

常州海寶等離子電源主機

1

MasterHyper - HBRO-500XD

精細級水幕等離子電源

6.

海寶等離子單割炬（把）

1

HB500

6

自動火焰切割割炬（把）

1

Masterhyper

7.

全數字交流伺服驅動及電機

3

日本安川（YAKASWA）

8．

行星減速機

3

PHT

9.

數控系統（套）

1

上海交大（F2600）

10.

自動編程套料軟件

1

澳大利亞FASTCAM

11

等離子弧壓調高控制器

1

常州海寶

12.

橫向氣路電纜傳動（套）

1

拖鏈

13.

切割方式

精細等離子/火焰

1.

等離子直接穿孔切割厚度（mm）

                   2-50

2.

等離子邊緣漸進切割厚度（mm）

                   2-110

3.

精細級水幕切割垂直度

2°以內

4.

火焰切割厚度（mm）

150mm

5.

割炬升降行程（㎜）

1-200

6.

導軌安裝精度

1).主導軌側面直線度：0.4mm/10000mm

2).副導軌側面直線度：0.5mm/20000mm

3).主導軌和副導軌縱向軌面與水平面平行度：±0.2mm/1000mm

7.

交點偏移

0.5㎜

A) 設備整機定位精度、重復精度:符合JB/T5102-1999標準

B) 切割尺寸精度、切面質量:符合JB/T10045.3-1999標準

8.

直線度

0.4㎜

9.

圓  度

1.0㎜

10.

對角線差

0.5㎜

2.

相對濕度

90%無冷凝

3.

周邊環境

通風，5米內無沖擊

4.

電源電壓

380V±5%

5.

電源頻率

50Hz

6.

輸入功率

機床3KW

7.

接地類型

集中直接式

8.

氣體壓力

空氣0.8Mpa

1

伺服驅動及電機（縱向）

日本安川

2

伺服驅動及電機（橫向）

日本安川

3

行星減速箱

日本新寶

4

編程套料軟件

                 STARCAM
